CARA MEMBERSIHKAN EVAPORATOR BMW E36

Kebersihan ac adalah hal penting dilakukan dalam perawatan kendaraan anda, sirkulasi AC terdiri dari 2 bagian pertama sirkulasi dalam dan sirkulasi luar, artinya AC mobil akan mengalami penyarinyan udara masuk yang tentunya akan menyisakan debu dan kotoran yang mengendap di filter kabin / AC, Fatalnya jika terdapat kebocoran pada filter akan mengakibatkan kotoran dan debu akan lewat begitu saja dan pada akhirnya akan menepel dan menyumbat di evaporator.

Salah satu kerusakan pada AC adalah Evapurator kotor atau terdapat kebocoran. Untuk jenis kendaraan baru sudah dimudahkan dalam proses penggantian evap atau hanya ingin membersihkannya, berbeda dengan BMW khusunya E36, karena posisi Evap terdapat di tengah dashboard depan, yang artinya harus membongkar seluruh isi dashboard mobil anda.

Biaya yang dikeluarkan untuk jasa bongkar dashboard berkisar dari 500rb sampai 1jt tergantung dari bengkelnya, pada proses ini alangkah baiknya anda mengganti evaporator dan expansi valve karena jasa yang keluarnkan sudah lumayan jadi tidak membuka dashboard kembali.

Untuk yang ingin menghemat biaya anda bisa lakukan sendiri dirumah, berikut saya jelaskan cara membongkar dashboard BMW E36.

Tools yang digunakan

-          Obeng Minus (-)  Plus (+)
-          Kunci Bintang
-          Kunci soket 8, 10, 12, 13, 17
-          Kunci kombinasi 10, 11, 12, 13
-          Kunci T 8, 10
-          Kunci L
-          Tang

Urutan melepas / Membongkar dashboard

1.       Lepas Stir / Kemudi
Buka logo BMW pada stir, congkel dengan obeng minus, Lepas baut pada center stir denga kunci soket 17. Angkat stir

2.       Lepas penutup dashboard bawah stir
Gunakan obeng plus untuk membuka semua bautnya.

3.       Lepas Speedometer / Instrument cluster.
Lepas 2 baut pada spidometer terdapat diatas spidometer. Kemudian congkel dengan obeng( -)

4.       Bongkar laci
Lepas kisi – kisi AC, Lepas semua baut menggunakan obeng plus. Lalu angkat.

5.       Lepas konsol tengah  / arm resh
Lepas kulit pada rem tangan, Buka asbak depan dan belakang dengan obeng minus. Buka baut yang terdapat dibawah tombol hazard.

6.       Lepas Head Unit dan climate control AC
7.       Lepas kisi – kisi ac tengah
8.       Lepas konsol perseneling
Buka kulit pada tuas perseneling. Lepas semua tombol power window, buka tombol hazard,

9.       Lepas Dasboard
Terdapat 2 baut di depan dashboard di kanan dan kiri letaknya dibawah kisi kisi ac dashboard angkat terlebih dahulu kisi – kisinya. Lepas 4 baut pada kanan dan kiri dashboard bawah dengan kunci pas / kombinasi 13,

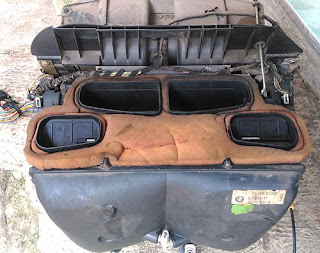

10.   Angkat rumah evaporator
Lepas sambuang selang AC, Lepas sambungan Selang heater, Buka 4 Baut rumah evaporator cara membukanya dari depan kap mesin. Lepas semua sambuangan kabel yang menempel, Lepas 1 baut di bekalang evaporator, Kemudian angkat evaporator.

11.   Bongkar evaporator.
12.   Masih banyak langkah – langkah yang munkin terlewat dan akan anda ketahui dalam proses bongkar,

Cara diatas merupakan secara garis besar.

Ingat dalam proses ini anda harus membuang Freon terlebih dahulu. Selamat mencoba
